Lektion 8: Lager, Text, Måttsättning och Skala

Nu när du har lärt dig många av kommandon för att rita och modifiera är det dags att gå upp en nivå. Den här lektionen kommer att gå igenom grunderna för text, måttsättning och lager. Utan t.ex. måttsättning kan du inte förmedla vilken storlek din objekt har. Är det ett dockhus eller ett verkligt hus? Text används för att förmedla information som inte är mått som t.ex. material, tillverkningsmetoder, detaljnummer o.s.v.

Vad du ska göra är att öppna en av dina tidigare ritningar, spara med ett nytt namn och sedan lägga till text och måttsättning. Dessa är kommandona som du kommer att lära dig.

Kommando	Skriv på kommandoraden	Ikon	Plats på Ribbon-menyn	Resultat
Lager	Layer / LA		Hem-fliken, Lager-panelen, Lagerhanteraren	Öppnar Lagerpaletten
Radtext	Text / TX / DT		Hem-fliken, Anteckning-panelen, Radtext	Skapar separata rader med text
Måttsättning	Beror på typ av måttsättning	Beror på typ av måttsättning	Anteckna-fliken, Måttsättningar-panelen	Måttsätter objekt på ritningen
Skala	Scale / SC		Hem-fliken, Modifiera-panelen, Skala	Storleksändrar (skalar) objekt

Börja med att öppna Övning 5 från din CAD-mapp. Du har väl en särskild CAD-mapp, eller hur?

Använd kommandot Spara som och spara direkt med det nya namnet Övning 6.dwg

Det första du vill göra är att skapa tre nya lager. Lager används för att organisera ritningar. Tänk dig ett stort projekt för ett höghus. De som jobbar med projektet skulle skapa olika lager för t.ex. Arkitekt, VVS, El, o.s.v. Det är helt nödvändigt för att ha kontroll över ritningen och kunna stänga av vissa lager och enbart titta på de som du vill. Detta är bara en anledning till att använda lager.

När du börjar använda progeCAD för att göra dina verkliga ritningar kommer varje ritning du jobbar med att ha en mängd olika lager.

Du kommer att skapa lager för måttsättningen, ett för objekten (linjer som är ritade) och ett annat för text. Öppna Lagerhanteraren genom att klicka på den stora knappen i Lager-panelen under Hem-fliken. Du kan också skriva Layer eller LA på kommandoraden. Detta öppnar Hanteraren för Lageregenskaper (se nedan). Vi kommer att gå igenom några grunder för lagerhantering i den här lektionen.

När du tittar på den delen där de olika lagren är listade så ser du en massa information.

Från vänster till höger, detta är vad kolumnerna betyder (vi kommer inte att använda allt i denna kursen).

Kolumn	Beskrivning
Status	Denna kolumn har en grön bock som markera vilket lager som är aktivt. Du kan dubbelklicka här för att aktivera ett lager.
Namn	Visa namnet på dina lager. Använda gärna beskrivande namn men inte för långa
På	Sätter synligheten för ett lager till På (synligt) eller Av (osynligt)
Frys	Liknar På men kan användas på en djupare nivå och i vyportar (en annan kurs)
Lås	Låser alla objekten på lagret från att kunna redigeras
Färg	Används för att ange färg för objekt som ritas på det lagret
Linjetyp	Används för att ange linjetyp för objekt som ritas på det lagret
Linjebredd	Används för att ange linjebredd för objekt som ritas på det lagret
Transparens	Anger transparensvärde för lagret från 0 (standard) till 90
Plotstil	Plotstil används för att ange hur objekt ska skrivas ut. Detta kan skilja sig från hur objekten visas på skärmen.
Skriv ut	Anger om ett lager ska skrivas ut eller inte
Ny VP Frys	Om På så kommer lagret automatiskt att vara fryst i nya vyportar som skapas
Beskrivning	Använd för att ge en beskrivning av lagret. Kan vara bra när flera jobbar i samma projekt.

Nu när du har Lagerhanteraren på skärmen klicka på knappen ’Nytt lager’ längst till vänster av knapparna ovanför din lagerlista.

Detta skapar ett nytt lager och du får möjligheten att ändra namn på det. Ge det namnet Text. Klicka på den lilla rutan i färgkolumnen och välj gul. Skapa ett nytt lager med namnet Mått (för all måttsättning) och sätt färgen till röd. Slutligen skapa ett tredje lager och kalla det Objekt och sätt färgen till grön. Du har nu skapat tre nya lager i din ritning. Markera Textlagret och klicka sedan på knappen med den gröna bocken som heter ’Gör aktuellt’. Det gör text lagret till ditt aktuella lager och allt som ritas kommer att placeras på det lagret. Din lagerhanterare ska se ut som den ovan. Om den gör det klicka på krysset för att stänga panelen.

Nu när du har dina lager, markera alla dina objekt på ritningen och klicka på nedåtpilen i lagerlistan där alla dina lager visas. När objekten är markerade klicka på lagret ’Objekt’. Om allt gick till på rätt sätt så har dina objekt flyttats till lagret Objekt och visas nu som gröna. Tryck ESC för att avmarkera objekten.

Lägga till text
progeCAD har flera olika typer av text och i den här kursen går vi igen det mest grundläggande när det gäller att lägga till text i ritningen. Sätt lager Text till ditt aktuella lager om det inte redan är det.Det du ska göra nu är att skapa text. Välj kommandot Radtext från Hem-fliken och panelen Anteckning eller skriv Text på kommandoraden. Ta sedan en titt på kommandoraden och se vad progeCAD frågar efter.

Det första progeCAD vill veta är din startpunkt för texten. Skriv 0,0 för att placera din text i nedre vänstra hörnet. Notera att det finns andra alternativ som du kan välja men vi lämnar dem för tillfället.

Nu vill progeCAD veta hur stor din text ska vara. För denna övningen vill du att texten ska vara 2.5 enheter så skriv in det och tryck ENTER.

En sista sak innan du ska börja skriva din text och det är om du vill ha din text roterad. Denna här gången vill du inte det så du kan bara trycka ENTER för att bekräfta vinkeln 0 grader.

Nu är det dags att skriva texten som du vill ha på ritningen. Skriv ditt Namn och Övning 6 och sedan ENTER.

Du får nu möjlighet att skriva en ny textrad men du är klar så tryck ENTER en gång till för att avsluta kommandot.

Du ser nu att progeCAD har placerat ditt namn i det nedre vänstra hörnet med höjden 2.5 och med gul färg på lagret Text. Du vill egentligen inte ha din text allra längst ner i hörnet så flytta texten uppåt och åt höger med båda måtten 1.25. (Du kommer väl ihåg Flyttakommandot och relativa koordinater @1.25,1.25.)

Måttsättning i progeCAD
Nu är det dags att börja måttsätta din ritning. Byt lager så att ditt Måttlager är ditt aktuella lager.

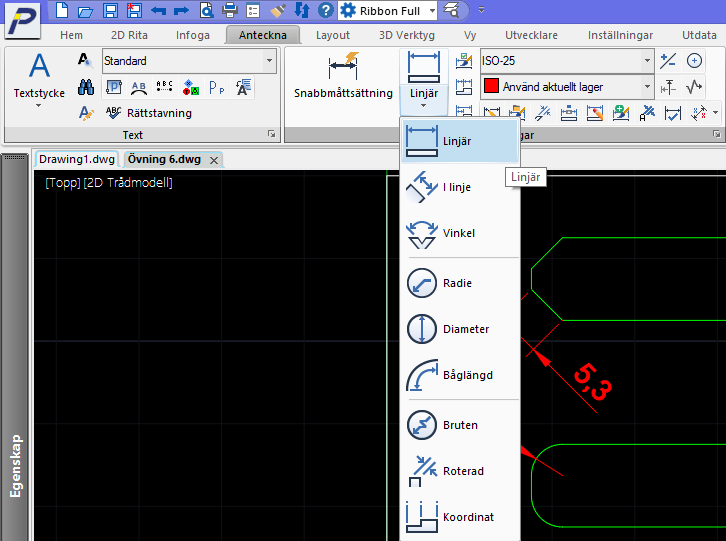

I tidigare lektioner har du många gånger skrivit in kommandon på kommandoraden. Nu är det däremot verkligen bra att använda ikonerna. Gå till fliken Anteckan i din Ribbon och du kan se en mängd verktyg för att både måttsätta och skriva text, mm. i din ritning.

Det finns många olika typer av måttsättning. Nedan följer de vi ska använda i den här lektionen. (Varje ikon ger dig snabbt informaion om vilken typ av måttsättning som kommer att skapas.)

Här följer en kort beskrivning av de du ska använda

Kommando	Beskrivning
Linjär	Måttsätter horisontella eller vertikala mått
I linje	Måttsätter verklig läng för ett mått i vinkel
Radie	Måttsätter radien för en cirkel eller båge
Diameter	Måttsätter diametern för en cirkel eller båge
Vinkel	Måttsätter vinkeln mellan två linjer
Baslinje	Skapar en baslinjemåttsättning baserat på ett linjärt mått

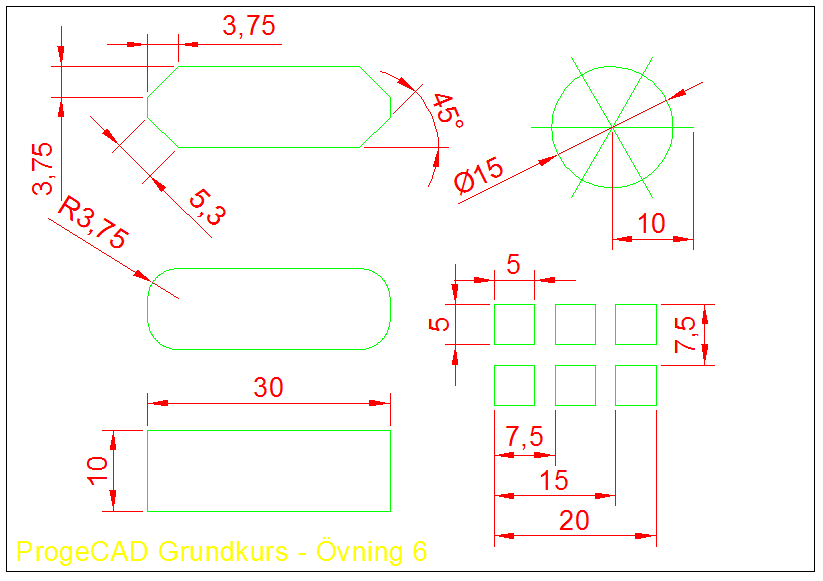

Vilken typ av måttsättning du vill skapa beror helt på vad det är för information du vill förmedla till den som ska läsa ritningen. Titta på exempelritningen och se de olika typerna av måttsättning och var de används.

Du ska börja med de allra vanligaste (och enklaste), Linjär måttsättning. Du ska använda detta för att måttsätta rektangeln i det nedre vänstra hörnet på ritningen. Klicka på rätt ikon för att starta kommandot.

progeCAD frågar dig nu efter ’ Specify origin of first extension line or ENTER to select entity’. Du kan antingen klicka mellan de punkter du vill måttsätta (använda alltid objektsnap) eller tryck ENTER för att peka på en linje du vill måttsätta. Med objektsnap (Ändpunkt) på, klicka på det övre vänstra hörnet på rektangeln. Du ser nu hur måttet dras ut och du ska nu klicka på det övre högra hörnet som din andra punkt. Peka nu på ett lämpligt avstånd från ditt objekt för att placera ditt mått.

progeCAD visar nu ditt verkliga mått på den linje som du valde att måttsätt.

Måttsätt nu den vänstra linjen på samma sätt.

Nu ska du måttsätt radien på den rektangel som du har avrundat hörnen på. Klicka på ikonen för Radiemåttsättning och peka sedan på den båge eller cirkel som du vill måttsätta. Du ska därefter peka där du vill placera ditt mått.

Om du nu ser på den översta rektangeln med de avfasade hörnen. Så ser du att det finns ett par sätt att måttsätta dem. Välj Linjär måttsättning men istället för att peka på en ändpunkt tryck ENTER för att välja objekt att måttsätta. Peka på en av de vinklade linjerna. När du nu flyttar runt markören så ser du att du kan placera måttet antingen som horisontellt eller vertikalt. Välj ett av dem och upprepa sedan kommandot för att måttsätta det andra.

Nu ska du måttsätta en av de vinkalde linjerna. För att göra det väljer du måttsättningskommandot I linje. På samma sätt som med de linjära måtten kan du antingen peka på två punkter eller välja objekt. När du ska placera ditt mått kan du bara göra det vinkelrät från de punkter (eller objekt) som du har valt. Placera ditt mått på lämpligt ställe utanför objekten.

Nu ska du måttsätta vinkeln mellan två linjer. Välj måttsättningskommandot Vinkel. Peka på den nedre linjen och sedan på den nedre vinklade linjen till höger. Placera ditt vinkelmått som i exemplet.

Måttsätt nu en av de horisontella linjerna i cirkeln med hjälp av Linjärmåttsättning.

Måttsätt den övre vänstra kvadraten i matrisen med Linjärmåttsättning.

Måttsätt avståndet mellan raderna (7.5 längst till höger) med Linjärmåttsättning.

Måttsätt avståndet mellan de två första kolumnerna (7.5 nere till vänster) med Linjärmåttsättning. Se till att peka punkter från vänster till höger ( du kommer strax att förstå varför).

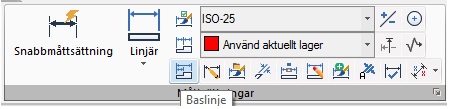

Nu till den knepiga delen. Du vill lägga till baslinjemåttsättning för de resterande koulmnavstånden. Klicka på ikonen för baslinje.

Som du ser så vill progeCAD att du klickar på nästa punkt i din baslinjemåttsättning som placeras på automatiskt avstånd, därefter nästa punkt och så vidare till du är klar och avslutar med ENTER.

Baslinjemåttsättning utgår alltid från ett första linjärt mått och om du utför allt i den ordningen och pekar punkterna från en sida och går åt andra hållet blir allt mycket enklare.

Din ritning ska nu likna exemplet. Kontrollera ifall du har missat något mått. Spara och skriv ut ritningen när du är klar.

Nästa steg är att du ska kopiera hela ritningen 120 enheter åt höger. Starta Kopierakommandot och när du uppmanas att välja objekt skriv ALL och tryck ENTER för att välja alla objekt på en gång. Placera din kopia 120 enheter rakt åt höger.

Dubbelklicka på hjulet på din mus för att Zooma utsträckning.

Nu ska du skala om de nyss kopierade objekten så att de blir dubbelt så stora. Välj kommandot Skala. När du uppmanas att välja objekt dra ett fönster kring de nya objekten och tryck sedan ENTER. Som baspunkt väljer du nedre vänstra hörnet på den högra ramen och som skalfaktor anger du 2 och trycker ENTER.

Dubbelklicka på hjulet på musen igen för att Zooma utsträckning.

Nu när allt är dubbelt så stort, zooma in på ett av måtten och du kommer att se att det automatiskt har uppdaterats till nytt värde. Detta kallas för associativ måttsättning.

Så här långt i kursen har vi först och främst fokuserat på grunderna. Det finns massor att lära när det handlar om måttsättning och vilka inställningar som du kan göra men det är inget vi går igenom här.

Även om din ritning är 100% korrekt så är den inte bättre än din måttsättning. Det finns några vanliga misstag som du kan göra när du måttsätter:

Glömma att använda objektsnap. Om du inte väljer exakt rätt punkter så blir hela måttsättningen fel.
Snappa till fel punkt. I detaljerade ritningar kan det lätt hända att du kan välja fel punkt. Se till att zooma in vid behov.
Ofullständig måttsättning. Om du missar ett eller flera mått kan det orsaka förseningar i hela projektet. Dubbelkolla att alla mått finns på plats.
Förvirrande måttsättning. Försäkra dig om att din måttsättning inte överlappar eller ligger för nära varandra så att de inte skapar förvirring kring vad du menar.
Om du ritar andra objekt och din måttsättning är i fel storlek kan du kontrollera storleken med inställningen DIMSCALE.
