Lektion 10: Ändra egenskaper för objekt

Nu när du har lärt dig hur du ritar och modifierar objekt med olika kommandon behöver du också lära dig fler sätt att ändra egenskaper för objekt. Till exempel kanske du har stavat fel i din text. Du skulle kunna radera den och skriva ny eller du skulle kunna dubbelklicka på den och justera ditt misstag. Du kanske ritade något på fel lager som behöver rättas. Att kunna ändra egenskaper för objekt utan att behöva göra om dem är en mycket viktigt verktyg som hjälper dig i ditt CAD-ritande.

RITA INTE OM – ÄNDRA OBJEKTETS EGENSKAPER

Kommando	Skriv på kommandoraden	Ikon	Plats på Ribbon-menyn	Resultat
Egenskaper	Properties / PR	Finns ingen (Kortkommando Ctrl+1)	Hem-fliken, Egenskaper-panelen, Egenskaper	Öppnar Egenskapspaletten och visar objekts egenskaper
Matcha egenskaper	Matchprop / MA		Hem-fliken, Egenskaper-panelen, Matcha egenskaper	Kopierar ett objekts egenskaper till andra

Det finns inte någon särskild ikon för att öppna Egenskapspaletten men om du tittar noga så ser du i det nedre högra hörnet på Egenskaper-fliken så finns en liten pil som du kan klicka på.
Egenskaper-fliken har flera andra verktyg där du snabbt kan välja saker som lager, linjetyp, linjebredd o.s.v.

Rita en godtycklig linje, du behöver inte ange några koordinater. Klicka på objektet så att det blir markerat.

Har du redan Egenskaps-paletten visas nu egenskaperna för din linje. Har du inte öppnat paletten så högerklicka och välj Egenskaper längst ner i menyn.

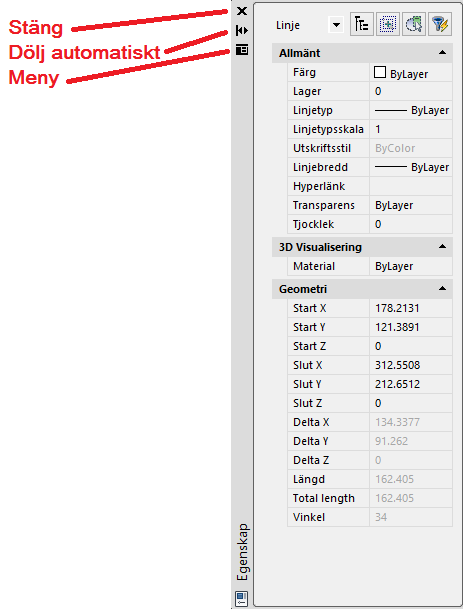

Det du ser här är den kompletta paletten. Innan du tittar på själva egenskaperna, ta en kort stund och bekanta dig med själva paletten. Eftersom den kan ta upp en stor del av skärmen har du möjligheten att antingen stänga hela paletten med krysset eller du kan dölja den automatiskt (alternativet under krysset). Du kan också docka fast paletten till sidan av skärmen genom att dra den hela vägen tills den ”fastnar”. Prova och se vad de olika knapparna och funktionerna gör.

Titta nu på egenskaperna som visas för linjen. Längst upp har du allmäna egenskaper som är lika för alla typer av objekt i progeCAD som t.ex. lager, färg, linjetyp, etc.

Nedanför ser du Geometri och dessa fält kommer att vara olika beroende på vilken typ av objekt som du har markerat. Du ser att ena ändpunkten anges som ”Start X” och ”Start Y” (den andra ändpunkten anges som Slut X och Slut Y) och är de absoluta koordinaterna för den punkten. Vill du ändra värdet klickar du i texten och anger ditt nya värde och trycker ENTER. Du har också möjligheten att peka nya koordinater, det visas en liten knapp till höger i textfältet som tar dig till ritytan så att du kan peka en ny startpunkt på ritningen.

Titta noga i paletten. Radera din första linje, rita en ny linje och klicka på den för att markera. Egenskapspaletten ska nu visa egenskaperna för din nya linje. Du borde se nya koordinater.

Radera linjen och rita en cirkel. Markera den för att visa dess egenskaper. Som du ser så visas andra egenskaper denna gången. ”Start X” finns inte längre utan nu ser du ”Centrum X”. Egenskaperna som visas är unika för det objekt som du har valt.

Rita nu en linje bredvid cirkeln och välj sedan båda objekten. Titta nu på egenskaperna. Du ser att listen av egenskaper är mycket mindre. Denna korta lista visar bara egenskaper som är gemensamma för båda objekten såsom lager, färg, linjetyp, etc.

Textobjekt

Nu har du lärt dig hur du kan titta på och ändra egenskaper för objekt som du har ritat. Denna metod fungerar på alla typer av objekt. Låt oss titta på t.ex. text.

Skriv en textrad på samma sätt som du har lärt dig i en tidigare lektion. Markera texten och titta på egenskaperna. Notera att du nu ser egenskaper som är unika för din text och att du kan ändra t.ex. textinnehållet.

Prova att ”Dubbelklicka” på texten

Nu kan du ändra textinnehållet direkt på skärmen. Detta är ett enklare sätt och det bara är själva texten som ska ändras och inte några andra egenskaper. Ska du ändra andra saker gör du det i Egenskapspaletten.

Ändra ett objekts lager

Många gånger när du ritar kommer du att upptäcka att du ritar på fel lager. För att byta lager kan du öppna Egenskapspaletten som vi visat tidigare.

Skapa ett nytt lager som du redan har lärt dig ock kalla lagret för ”Linjer”. Du kan sätta valfri färg på det. Gör inte lagret aktuellt. Rita några linjer på lager 0. Markera din objekt och gå upp till listan på lager. Du ser en lista på alla lager i ritningen, välj lagret Linjer och tryck sedan ESC.

Nu när du kontrollerar egenskaperna för din linjer ser du att de ligger på lagret Linjer. Detta är en metod för att byta lager som du kommer att använda ofta.

Matcha egenskaper

Ett av de enklaste sätten för at ange egenskaper är att använda funktionen Matcha egenskaper. Detta gör du genom att klicka på den stora knappen med en målarpensel på som du hittar under Hem-fliken, Egenskaper-panelen, Matcha egenskaper. Du uppmanas att välja ett objekt att kopiera egenskaper från och sedan de objekt som du vill kopiera egenskaperna till.
Du kan göra i omvändordning och välja ett objekt först och sedan Matcha egenskaper och till sist objekten du vill kopiera till.

Prova det här genom att rita några fler linjer men se till att de är på olika lager. Följ stegen ovan och kopiera egenskaper från en linje till de andra linjerna.

Sammanfattning

Du har nu kunskaperna för att kunna ändra egenskaperna för vilket objekt som helst. Det finns många sätt att göra detta och beroende på vad som ska göras väljer du den metod som passar bäst. Så kom ihåg att när något är ritat kan du ändra på det som du lärt dig i tidigare lektioner eller du kan ändra egenskaperna. Endast i enstaka fall är det lättare att radera och rita om. Allt eftersom du lär dig fler kommandon i kommande lektioner, prova de här metoderna och se vad som kan ändras och hur.

Film: Objektegenskaper
