Lektion 5: Välja objekt - Urval

Vid det här laget så har du antagligen sett en färgad rektangel som dyker upp på skärmen när du klickar och sedan flyttar runt hårkorset. Du kommer lära dig allt om vad det handlar om i den här lektionen. progeCAD använder något som kallas urval som låter dig gruppera objekt och sedan ändra dem. Till exempel om du vill radera flera linjer kan du trycka E <ENTER> och sedan peka på linjerna en efter en tills alla är valda och sedan trycka <ENTER>. Genom att välja en grupp av objekt så har du skapat ett urval. När som helst när du vill ändra ett eller flera objekt och progeCAD frågar ”select objects” kan du skapa ett urval och sedan utföra kommandot.

KOM IHÅG ATT TRYCKA ENTER NÄR DU ÄR KLAR MED ATT VÄLJA OBJEKT.

Det finns flera olika sätt att skapa ett urval. Det vanligaste är att använda ett fönster.

Det finns två väldigt olika typer av fönster som du kan använda.

Det första är ett korsande fönster och det andra är ett fönster (eller ruta). Om du skapar urvalet genom att klicka och går från höger till vänster, använder du ett korsande fönster. Det betyder att alla objekt som korsas av kanten eller är innanför fönstret läggs till i urvalet. Detta visas som en grön rektangel med en punkt-streckad ruta på skärmen. Om du istället skapar ett fönster genom att klicka till vänster och gå åt höger med markören, skapar du ett fönster. Med denna metoden lägger du bara till objekt som är helt och håller innanför rutan. Detta visas som ett blått fönster på skärmen. Skillnaden är väldigt viktig att känna till.

Riktning	Benämning	På skärmen	Resultat
HÖGER TILL VÄNSTER	KORSANDE FÖNSTER		VÄLJER ALLA OBEKT SOM ANTINGEN KORSAR KANTEN ELLER SOM ÄR HELT OCH HÅLLET INNANFÖR FÖNSTRET
VÄNSTER TILL HÖGER	FÖNSTER		VÄLJER ALLA OBJEKT SOM ÄR HELT OCH HÅLLET INNANFÖR FÖNSTRET

Det finns många fler sätt att välja objekt och här nedan följer några av de vanligaste. Du kan också använda dem tillsammans.

ALL – genom att skriva in A när du uppmanas välja objekt, kommer progeCAD lägg till alla objekt till ditt urval. Detta är användbart när du t.ex. vill rensa hela ritningen eller flytta alla objekt till en ny position.
REMOVE – genom att skriva in R när du uppmanas välja objekt, kommer progeCAD ändra så att du istället avmarkera objekt från ditt urval. Du kan också ta bort enstaka objekt genom att hålla nere Skift-tangenten när du väljer.
LAST – genom att skriva L när du uppmanas välja objekt, kommer progeCAD att välja de senaste objektet som du skapade. Detta är praktiskt om du har skapat något some du omgående vill flytta eller modifiera.
PREVIOUS - genom att skriva P när du uppmanas välja objekt, kommer progeCAD att välja ditt föregående urval. Detta är användbart om du vill göra flera upprepade ändringar av samma grupp av objekt.
FENCE - genom att skriva F när du uppmanas välja objekt, låter progeCAD dig rita linjer (kallas ett staket) som när det korsar olika objekt lägger tilldem i urvalet. Detta är praktiskt om du will välja en grupp med linjer som ska trimmas till en enda klipplinje.
CROSSING POLYGON –skriv CP när du ska välja objekt och du kan skapa en korsande polygon för att välja objekt. Detta liknar det korsande fönstret men låter dig välja en egen polygonform för urvalet. Detta är en korsande polygon så alla objekt som du korsar på vägen kommer att läggas till i urvalet.
WINDOW POLYGON- skriv WP när du ska välja objekt och du kan skapa en fönster polygon för att välja objekt. Detta liknar det vanliga fönstret för urval men låter dig välja en egen polygonform. Endast objekt som är helt och hållet innanför kanten kommer att läggas till i urvalet.

För att avmarkera allt som du har valt kan du bara trycka på ESC på ditt tangentbord.
Tips: Zooma in när du väljer objekt som ligger nära varandra.Kolla så att du är 100% säker på att du väljer rätt objekt. Tänk dig skillnaden det gör om du väljer insidan eller utsidan av en vägg när du ska göra offset, resultatet kan skilja över 150 mm. Gör till vana att snabbt zooma in och zooma ut (mushjulet är utmärkt för det). Du behöver bli bra på att välja objekt snabbt i progeCAD för att jobba effektivt.

För att öva, öppna en av dina tidigare ritningar och försök välja objekt med det olika metoderna som vi har gått igenom. Notera att när du går över ett objekt med markören så visas det som streckat för att göra det lättare att välja.

Film: Välja objekt del 1

Film: Välja objekt del 2

Ändra alternativ för urval

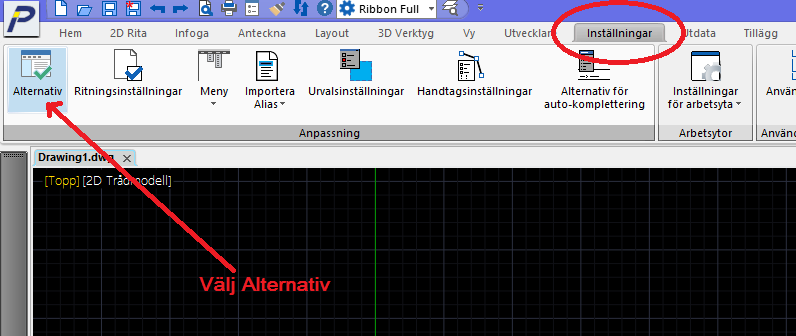

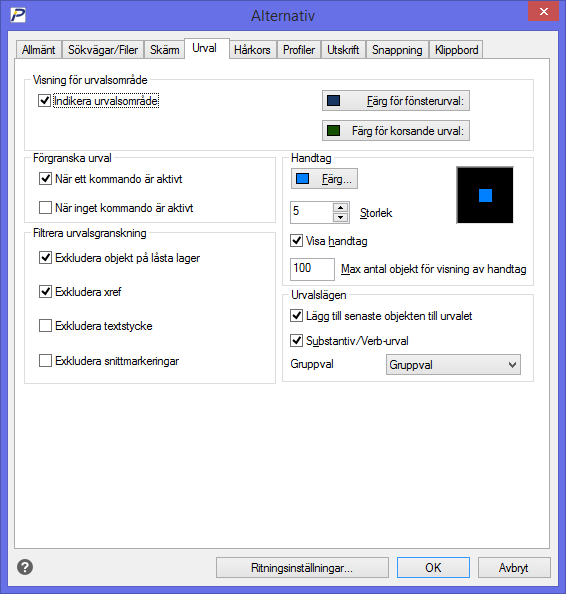

De flesta är nöjda med standardinställningarna i progeCAD men ibland kanske du vill ändra någon inställning så att det passar dig lite bättre. Inställningarna är helt personliga och du anger dem så att de passar dig bäst när du jobbar med dina ritningar. Jag ska visa dig var du hittar dina inställningar och kom ihåg var du ändrar dem ifall du vill gå tillbaka. Välj fliken Inställningar från Ribbon-menyn och klicka på Alternativ längst till vänster. Du kan också skriva OP på kommandoraden som också öppnar Alternativdialogrutan.
