Lektion 6: Modifieringskommandon Flytta, Kopiera, Tänja och Spegla

I den här lektionen kommer du att lära dig flera nya kommandon för att kunna ändra på objekt. Alla dessa kommandon är sådana som du kommer använda regelbundet.

Kommando	Skriv på kommandoraden	Ikon	Plats på Ribbon-menyn	Resultat
Flytta	Move / M		Hem-fliken, Modifiera-panelen, Flytta	Flyttar ett eller flera objekt
Kopiera	Copy / CP		Hem-fliken, Modifiera-panelen, Kopiera	Kopierar objekt en eller flera gånger
Tänj	Stretch / S		Hem-fliken, Modifiera-panelen, Tänj	Tänjer ett objekt efter att du har markerat en del av det
Spegla	Mirror / MI		Hem-fliken, Modifiera-panelen, Spegla	Skapar en speglad kopia av ett objekt eller ett urval

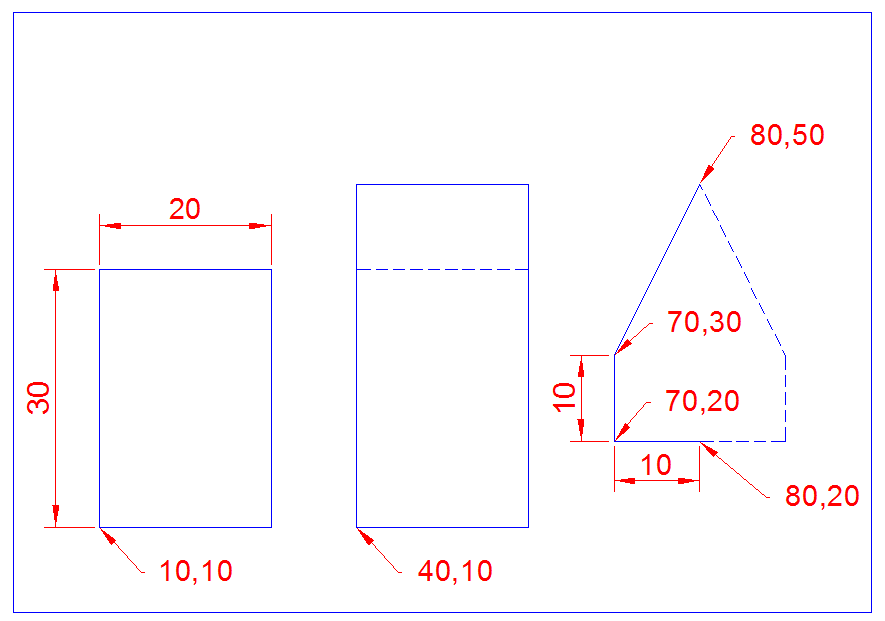

Detta är en kort genomgång för att visa dig hur du använder dessa nya kommandon. Du ska återskapa ritningen som heter Övning 4

Starta progeCAD och börja en ny ritningen på samma sätt som du har gjort i tidigare övningar.

Kontrollera så att du har Objektsnap aktiverat och Ändpunkt vald.

Den här gången så börjar du med att rita ramen som är 100 X 70. Använd vilken den metod som du tycker är lättast. Det nedre vänstra hörnet måste vara i origo 0,0.

Nu ska du rita en rektangel som är 20 X 30 med nedre vänstra hörnet i origo. Gör på samma sätt som du redan har lärt dig genom att ange startpunkten samt nästa hörn med relativa koordinater (@20,30)

Notera att den lilla rektangeln nu överlappar ramen i det nedre vänstra hörnet på ritningen. Vad du ska göra härnäst är att flytta den lilla rektangeln 10 enheter åt höger och 10 enheter uppåt så att den kommer bort från ramen.

För att göra detta välj kommandot Flytta och se på kommandoraden att progeCAD uppmanar dig att välja objekt ’Select entities to move’ Välj den lilla rektangeln med någon av metoderna som du lärde dig i förra lektionen och tryck sedan ENTER. Nu frågar progeCAD efter en baspunkt ’Specify base point’ och du ska klicka på det nedre vänstra hörnet på rektangeln. Nu frågar progeCAD efter en andra punkt ’Specify second point’. Vad programmet vill veta är helt enkelt hur långt vill du flytta ditt urval. I detta fallet är det perfekt att använda relativa koordinater eftersom du vill flytta den 10 åt höger och 10 uppåt. Skriv @10,10 och tryck ENTER för att slutföra kommandot. Rektangeln har nu flyttats till den nya position med nedre vänstra hörnet i koordinaten 10,10.

Nu vill du kopiera din rektangel 30 enheter åt höger. Kopiera-kommandot är väldigt likt Flytta-kommandot. (Den enda skillnaden är att Kopiera-kommandot lämnar originalet på sin plats.)

Starta Kopiera-kommandot. Du uppmanas att välja objekt. Välj rektangel som du precis har flyttat och tryck ENTER. progeCAD vill nu veta baspunkten ’Specify base point’ precis som när du använde Flytta. Välj samma punkt som förra gången d.v.s. det nedre vänstra hörnet. När du har gjort det behöver du tala om för progeCAD var nästa punkt är. Eftersom du vill kopiera rektangeln 30 enheter åt höger skriver du in @30,0 och trycker ENTER. Den nya rektangeln har nu kopierats till sin plats. Du har i samma kommando nu möjlighet att placera ut fler rektanglar men eftersom du är klar trycker du ENTER för att avsluta kommandot.

Kopiera och Flytta är två kommandon som du kommer att använda mycket när du jobbar i progeCAD Båda kommandona fungerar på samma sätt när det gäller vilka steg du ska ta. Lär dig att använda dessa kommandon, du kommer att ha mycket nytta av dem. Att kunna använda dem snabbt kommer göra ditt ritarbete så mycket enklare.

Den kopierade rektangeln är inte så hög som den i exempelritningen, den ska vara 10 enheter högre. För att ändra detta kommer du att använda Tänj-kommandot.

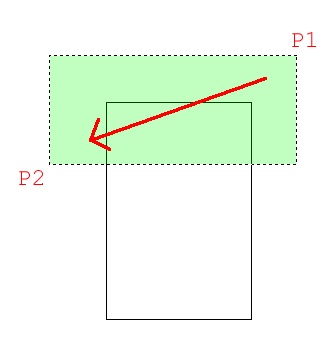

Starta Tänj-kommandot genom att välja från Ribbon eller skriva på kommandoraden. progeCAD uppmanar dig nu att välja objekt. Du måste välja objekt med antingen ett korsande fönster eller en korsande polygon. Kommandot kommer inte att fungera på rätt sätt om du väljer objekt på något annat sätt. Använd det korsande fönstret som du lärde dig i förra lektionen genom att klicka till höger och gå åt vänster med markören. Börja lite till höger och ovanför det övre högra hörnet på den rektangel som du vill tänja. Dra sedan ut ditt korsande (gröna) fönster snett nedåt vänster och klicka utanför rektangeln. Du ser nu att objekten är markerade så gå vidare genom att trycka ENTER för att bekräfta. Härnäst frågar progeCAD efter den bekanta baspunkten. Välj det övre vänstra hörnet på din rektangel. Nu vill progeCAD veta din andra punkt och du vill förlänga rektangeln med 10 enheter uppåt så du anger @0,10 ENTER för att göra det. Din rektangel är nu 10 enheter högre än den första.

Målet när du väljer objekt att tänja är att dra ut ditt korsande fönster över de punkter och objekt som du vill tänja. Om du missar ett hörn så kommer du att ändra formen på din rektangel. Så se till att alltid vara uppmärksam på vilka punkter som ska tänjas. I det här exemplet var det uppenbart men i komplexa ritnigar kanske det inte är det.

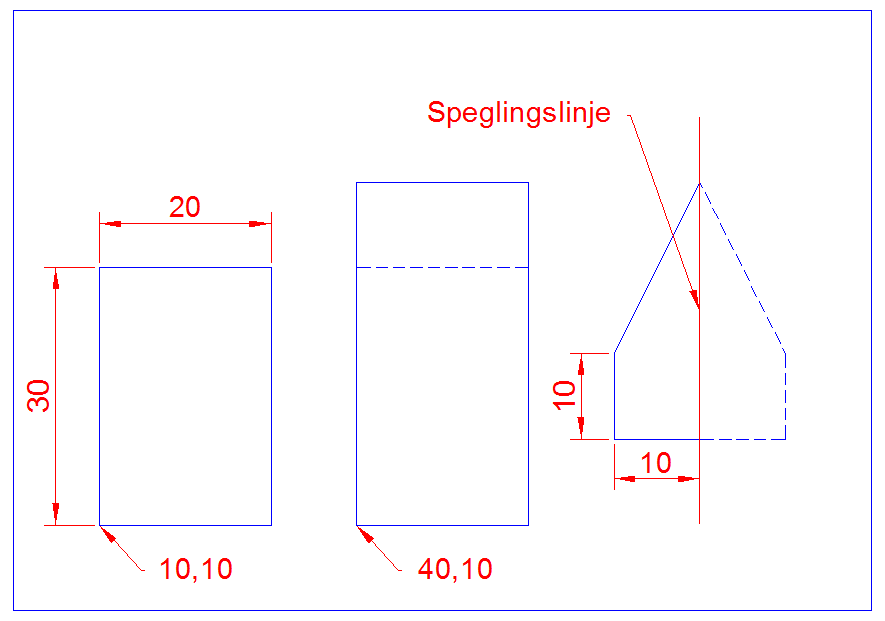

Nu ska du rita polygonen till höger. För att göra detta ska du rita de tre linjerna till vänster och sedan spegla över linjerna till höger. Rita de tre linjerna på vilket sätt du vill.

När du har ritat linjerna, välj Spegla-kommandot. Välj de tre linjerna och tryck ENTER. Nu vill ProgeCAd veta den startpunkten på speglingslinjen ’Start of mirror line’. Med objektsnap på välj den översta ändpunkten. Härnäst vill progeCAD veta slutpunkten för speglingslinjen ’End of mirror line’. Klicka på ändpunkten på den nedersta linjen som är rakt under startpunkten för speglingen. När du gjort det vill progeCAD veta vad du vill göra med originallinjerna ’Delete the original entities’, du vill inte göra det så tryck ENTER för att behålla dem. Speglingslinjen kommer att vara halvvägs mellan objekten som du speglar och där du vill ha kopian. Att komma fram till var speglingslinjen ska vara kan vara det svåraste med detta kommandot.

Övningen är nu klar. Gå igenom vad du har lärt dig och träna på de nya kommandona. Spara och skriv ut din ritning.

Kopiera och Flytta är väldigt vanliga kommandon. Om du till exempel ska skapa en takbelysning så kan du flytta den på rätt plats i det första rummet och sedan kopiera till de övriga rummen. Som tur är så är dessa båda kommandona väldigt lika så kan du det ena så kan du båda två.

Film: Övning 4

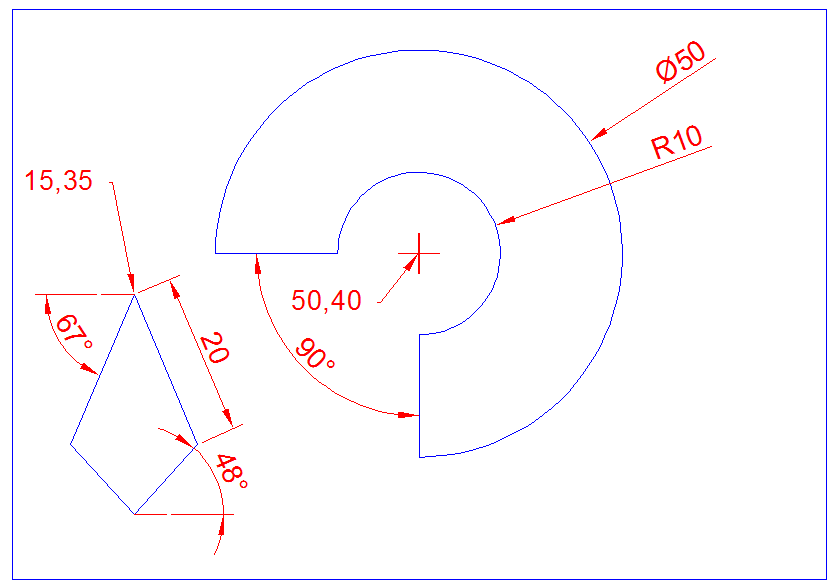

Extraövning 7

Återskapa denna ritningen med hjälp av de kommandon som du har lärt dig.

Film: Extraövning 7:

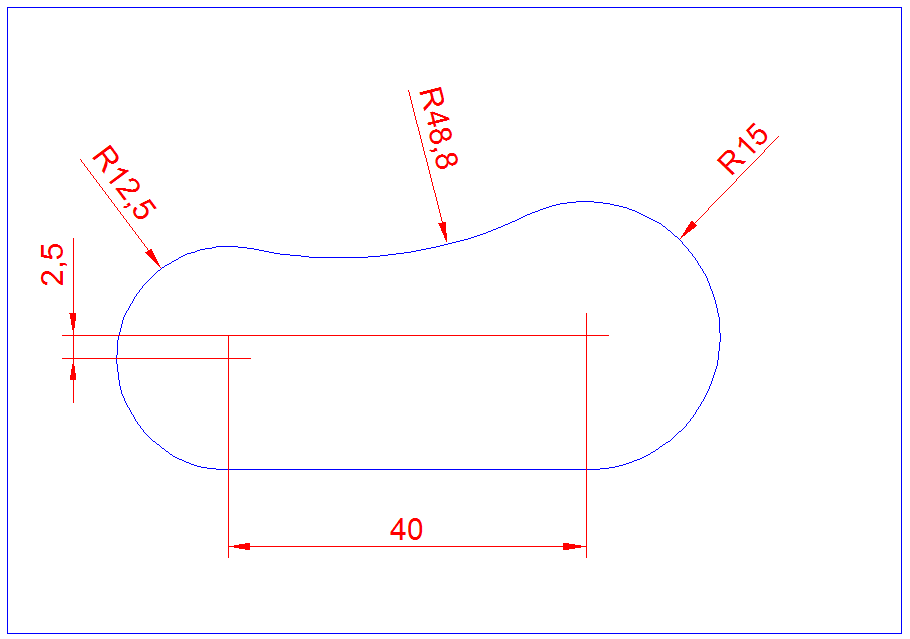

Extraövning 8:

Denna övning bygger på ett alternativ för Cirkelkommandot som heter ”Tangent Tangent Radie” eller TTR. För att använda det, peka först på två tangeringspunkter för din cirkel och ange sedan radien. Resten av övningen använder du de vanliga kommandona för att lösa. Det är lite klurigt men försök några gånger innan du tittar på videon.
