Lektion 2: Nu ska vi lära oss rita linjer och cirklar, samt radera, skriva ut och ångra oss

progeCAD ger dig tillgång till en mycket stor mängd av kommandon och funktioner. Även för CAD gäller 80-20-regeln som säger att du kommer använda 20% av funktionerna 80% av tiden du jobbar. Vi ska börja med att gå igenom de vanligaste rit-kommandon. När du använder dem tillsammans med vanliga ändra-kommandon (modifiera-kommandon) kommer du kunna göra avancerade ritningar ganska snabbt. Med andra ord, går du igenom den här kursen kommer du lära dig de flesta funktioner som du kommer behöva för att använda progeCAD.

Det är viktigt att komma ihåg att progeCAD förväntar sig att du ger information i rätt ordning. Det är frustrerande att försöka göra något och så "fungerar inte" programmet. Vanligtvis beror det på att du gör saker i fel ordning. Det är viktigt att du håller koll på kommandoraden längst ned i progeCAD, där står vad progeCAD förväntar sig av dig.

Kommandoraden berättar vilken information som progeCAD behöver för att fortsätta.
För att avbryta ett kommando trycker du ESC-knappen uppe till vänster på tangentbordet.

Ditt första rituppdrag består i att använda rit-kommandon och rita i det koordinatsystem som vi gick igenom i förra lektionen (kurs 1, lektion 1). Du kommer använda nedanstående kommandon.

Observera att ett visst kommando kan utföras på flera olika sätt. En båge exempelvis ritas genom att ange tre punkter, eller genom att ange en centrumpunkt och startpunkt och slutpunkt för bågen. Du kan välja vilket sätt som du vill använda genom att klicka på den lilla fyllda trekanten under ikonen för t.ex. båge, eller genom att klicka på något av alternativen som syns nere på kommandoraden.

Kommando	Skriv på kommandoraden	Ikon	Plats på Ribbon-menyn	Resultat
Linje	Line / L		Hem-fliken, Rita-panelen > Linje	Ritar en rak linje från en punkt till en annan
Cirkel	Circle / C		Hem-fliken, Rita-panelen > Cirkel	Ritar en cirkel baserad på t.ex. centrumpunkt och radie
Radera / Ta bort	Erase / E		Hem-fliken, Modifiera-panelen > Radera	Radera ett objekt
Båge	Arc / A		Hem-fliken, Rita-panelen > Båge	Ritar en cirkelbåge baserad på en tre punkter
Skriv ut	Print / Plot		Programlisten ovanför flikarna > Skrivarikonen	Öppnar skriv-ut- dialogen
Ångra	Undo / U		Programlisten ovanför flikarna > Vänsterpilen	Ångrar sista kommandot
Zooma	Zoom / Z		Vy-fliken, Navigera 2D-panelen > Zoom	Zooma in/ut
Panorera	Pan / P		Vy-fliken, Navigera 2D-panelen > Panorera	Panorera (dra i ritningen och se olika delar av den)

Rituppdrag 1 - Rita linjer till exakta punkter

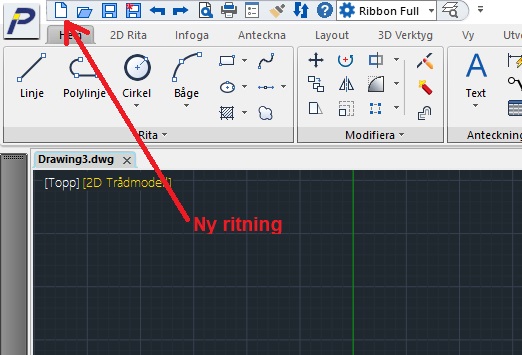

Starta progeCAD och en ny ritning genom att klicka på Ny-ritning-ikonen i topplisten på progeCAD. progeCAD föreslår nu att du ska öppna mallfilen pcadiso.dwt och det gör du genom att klicka på Öppna-knappen.

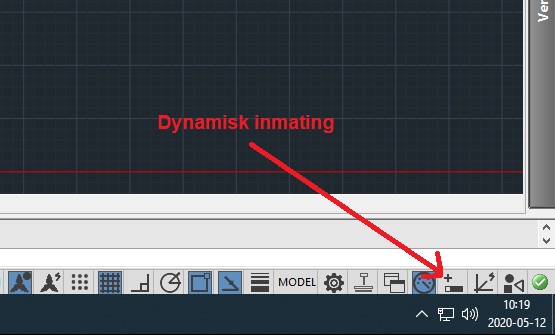

För den här övningen vill vi INTE ha Dynamisk Inmatning aktiverad. Kontrollera att den är avslagen genom att högerklicka på ikonen och avaktivera den.

Ditt första uppdrag blir att rita samma sak som du ser i bilden nedan. Vi kommer gå igenom allt steg för steg.

Vi ska nu rita den första kvadraten med linjer och med absoluta koordinater

Välj linje-kommandot genom att klicka på linje-ikonen i Ribbon-menyn eller genom att skriva LINE på kommandoraden och trycka ENTER.
Skriv på kommandoraden X- och Y-koordinaterna för den första punkten. Skriv 10,20 och tryck ENTER
Skriv X- och Y-koordinaten för nästa punkt. Skriv 30,20 och tryck ENTER
Skriv X- och Y-koordinaten för den tredje punkten. Skriv 30,40 och tryck ENTER
Skriv X- och Y-koordinaten för den fjärde punkten. Skriv 10,40 och tryck ENTER
Skriv X- och Y-koordinaten för den första punkten så bildar linjerna en kvadrat. Skriv 10,20 och tryck ENTER
Tryck ENTER en gång till för att avsluta linje-kommandot

Skriver du fel så är det bara att klicka på ångra-ikonen (i programlisten högst upp) och göra om. Du kan också ta bort saker som blir fel med radera-funktionen (erase). Vill du avbryta ett kommando kan du trycka på ESC (escape) -knappen uppe till vänster på ditt tangentbord.

Det som vi ritat är ganska litet, så för att se det bättre så ska vi zooma in. Du kan göra det på tre olika sätt:

Genom att skriva ZOOM på kommandoraden och trycka ENTER, klicka därefter på Extents (utsträckning) på kommandoraden.
Genom att välja Vy-fliken uppe i menyn, klicka på den lilla fyllda trekanten alldeles under zoom-ikonen och sedan klicka på utsträckning.
Genom att dubbelklicka med skrollningshjulet på musen när du har markören på ritytan.

När du zoomar utsträckning (extents) på detta vis så fylls ritytan med det du ritat. Kanske vill du ha lite tom yta runt omkring, rulla då med skrollningshjulet på musen, eller klicka på den lilla fyllda trekanten alldeles under zoom-ikonen i Ribbon-menyn och välj sedan UT, eller skriv ZOOM på kommandoraden och klicka sedan på OUT.

Nu ska vi rita en kvadrat med linjer och relativa koordinater

Välj linje-kommandot och sätt första punkten i X=45 och Y=20. Skriv 45,20 och tryck ENTER.
Relativt denna punkt ska vi ha nästa punkt två enheter rakt åt höger. D.v.s. 20 enheter i X-riktningen och 0 enheter i Y-riktning. Skriv @20,0 på kommandoraden och tryck ENTER
Nu ska vi rakt upp (i Y-riktningen) 20 enheter från den sista punkten. Skriv @0,20 och tryck ENTER
Från denna punkt ska vi åt vänster 20 enheter. Vänster i X-riktningen betyder minus (-), skriv därför @-20,0 och tryck ENTER
Nu ska vi tillbaka till vår första punkt genom att gå 20 enheter nedåt, d.v.s. i negativ Y-riktning. Skriv @0,-20 och tryck ENTER
Tryck ENTER en gång till för att avsluta linje-kommandot

Starta radera-kommandot (ERASE) och tag bort kvadraten som du just ritat. När det är klart så ritar du om den igen på samma sätt för att träna på detta.

Så här gör du en kvadrat med polära koordinater

Välj linje-kommandot. Börja med en punkt i 80,20 och tryck ENTER
Nästa punkt ska vara 10 enhet lång och gå i 45 graders vinkel mot en X-axel genom den första punkten, d.v.s. snett upp till höger. Skriv @10<45 och tryck ENTER.
Den tredje punkten ska vara 10 enheter långa och gå i 135 graders vinkel mot en X-axel genom den förra punkten. Det betyder att den kommer gå uppåt och åt vänster. Skriv därför @10<135
Den fjärde punkten ska 10 enheter lång och gå i 225 grader mot en X-axel genom förra punkten. Det betyder att riktningen kommer vara snett nedåt vänster. Skriv @10<225 och tryck ENTER
Nu skriver du @10<315 och skriver ENTER så kommer du tillbaka till din första punkt och har därmed skapat en kvadrat. Skriv ENTER en gång till för att avsluta kommandot. Du kan istället för att ange den sista punkten klicka på CLOSE (stäng) på kommandoraden så hittar progeCAD självt tillbaka till den första punkten.

Nu bör det se ut så här på din rityta i progeCAD:

Nu ritar vi dit en cirkel också

Välj cirkel-kommandot från Ribbon-menyn eller skriv CIRCLE på kommandoraden och tryck ENTER
Välj centrumpunkt för cirkeln genom att skriva 70,60 på kommandoraden och tryck ENTER
Välj diameter på cirkeln genom att skriva 7.5 (OBS! sju punkt fem, inte komma) och tryck ENTER

Om du klickar på den fyllda trekanten under cirkel-ikonen, eller om du tittar på kommandoraden så ser du andra sätt att rita cirklar på också. Nästan allt du gör kan du göra på många olika sätt.

Så här skapar du en cirkelbåge inne i den ena kvadraten

Välj båge-kommandot från Ribbon-menyn eller skriv ARC på kommandoraden och tryck ENTER
Klicka på CENTER på kommandoraden för att ange bågens tänkta centrumpunkt. Skriv sedan 10,20 och tryck ENTER
Ange startpunkt för bågen, skriv 30,20 och tryck ENTER
Ange slutpunkten för bågen, skriv 10,40 och tryck ENTER

Som framgick här så måste man ibland välja hur man ska rita. Vi valde centrumpunkt, start- och slutpunkt, men det finns många fler sätt. Klicka på den fyllda trekanten under båge-kommandot i Ribbon-menyn så ser du olika alternativ.

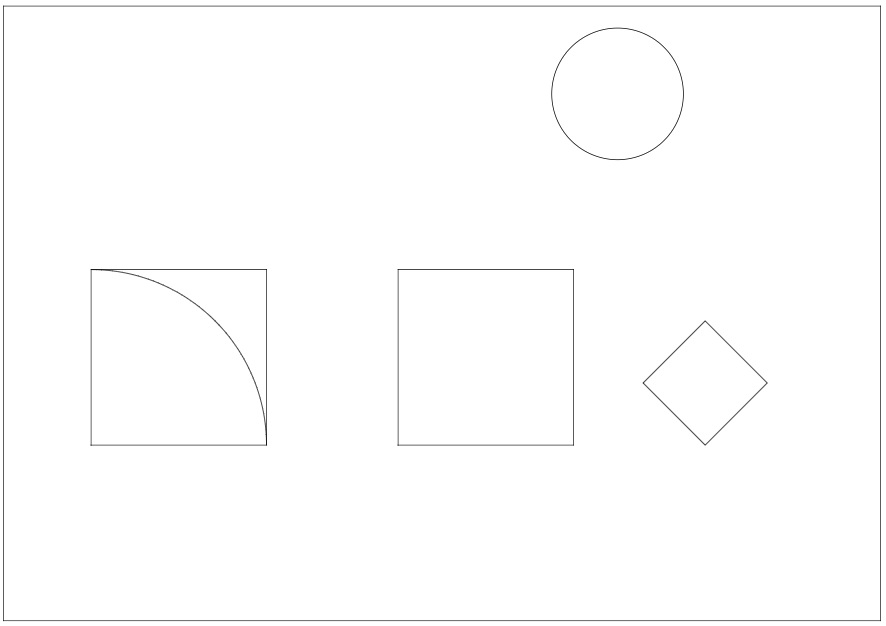

Innan vi skriver ut vår ritning så gör en snygg ram runt det hela. Gör ramen 100 enheter bred och 70 enheter hög. Börja från origo (0,0). Välj själv någon metod av de du använt ovan. Så här ska resultatet se ut:

Film: Rituppdrag 1

Detta rituppdrag har gett dig en introduktion till ritande med olika metoder. När du är klar med rituppdraget så rekommenderar vi att du praktiserar dem själv, du kommer att använda dem ofta framöver.

I kommande övningar ska vi lägga till fler kommandon. Ju mer van du blir med progeCAD ju lättare kommer du lära dig nya kommandon. För stunden är det viktigaste att du förstår koordinatsystemet, inmatningssätten och att du läser på kommandoraden.

Skriv ut din ritning

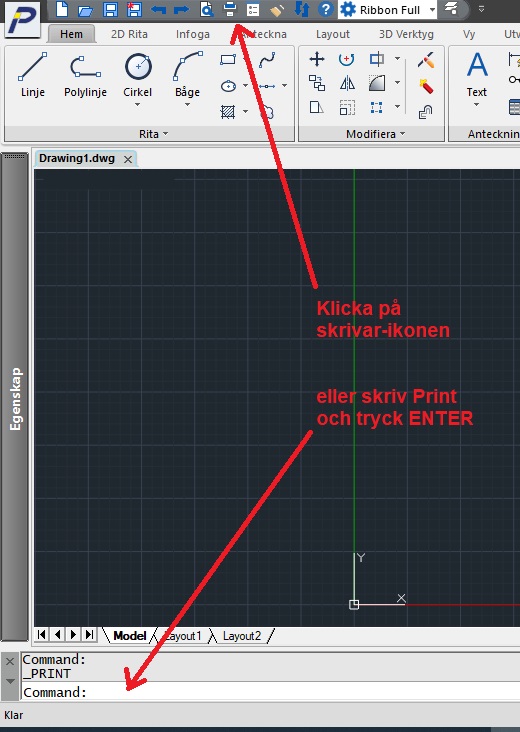

När du är klar med din ritning så är det dags att skriva ut ritningen. Du ser i bilden nedan två sätt att öppna utskriftsdialogen.

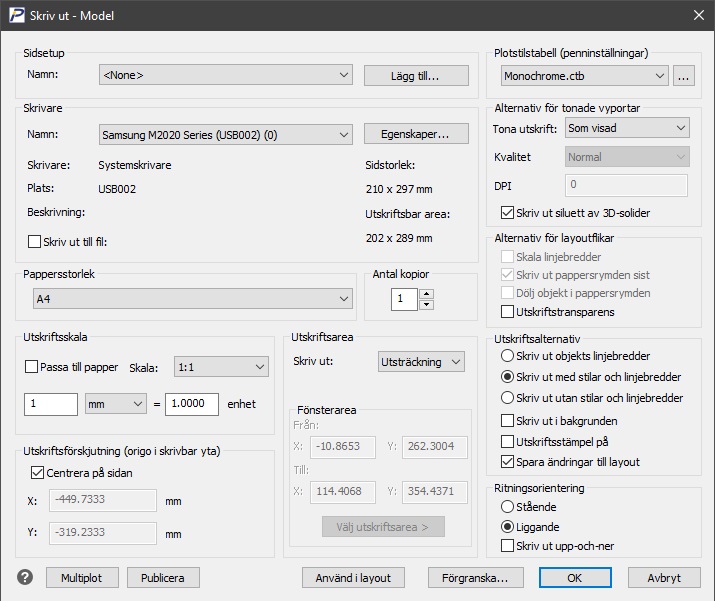

När du valt utskrift så kommer nedanstående utskriftsdialog upp på skärmen. Vid en första anblick kan den se nästan skrämmande ut men bara lugn, de flesta inställningarna är bra som de är.

Det första du behöver göra är att välja rätt skrivare. Det är antingen en skrivare ansluten till din dator, en skrivare i nätverket eller en PDF-skrivare.
Nästa steg är att välja papperstorlek för din utskrift. I det här fallet kör med A4.
Utskriftsarean ställer du in till ”Utsträckning” som helt enkelt betyder att allt som är ritat skrivs ut.
Markera kryssrutan “Centrera på sidan” för att placera utskriften centrerat på pappret.
Om “Passa till papper” är ikryssat så avmarkera den rutan, och välj skala till 1:1 (1 mm är lika med 1 enhet). Detta gör att din utskrift kommer bli i verklig storlek.

Många av de övriga inställningarna kan du använda som de är utan att ändra. Tänk på att alltid välja förhandsgranskning, knappen till vänster om OK-knappen, innan du skriver ut. Det kan spara dig mycket skrivarpapper.

Om allting ser bra ut kan du stänga förhandsgranskningen genom att klicka på knappen ”Stäng”. Nu är det dags att skriva ut vilket du gör genom att klicka på OK. Notera: Om du inte kan välja pappersstorlek kan det bero på dina Windows-inställningar för skrivaren. Kontrollera så att de är rätt innan du fortsätter. Du kan också behöva ändra ritningsorienteringen (rotationen) till Liggande om det inte redan är förvalt. Du hittar den inställningen precis ovanför OK-knappen. Om allting fungerade som det skulle har du nu på pappret några kvadrater och en cirkel som du kan kontrollmäta med en linjal.

Extraövning 1

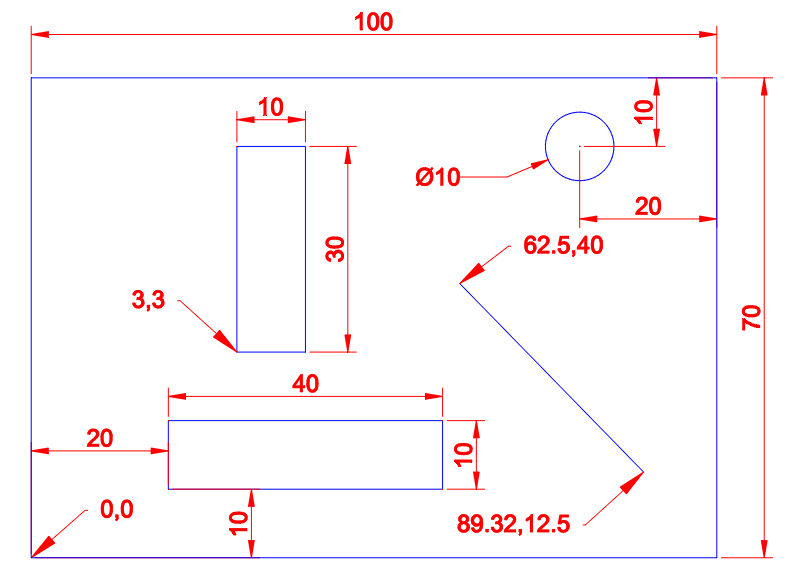

På bilden nedan ser du en ritning. Du hittar som vanligt origo längst ned till vänster. Återskapa den ritningen genom att använda de funktioner som du lärt dig. När du är klar kan du titta på videon för att se ett exempel på hur man kan lösa uppgiften. Observera att du kan lösa uppgiften på flera olika sätt.

Film: Extraövning1

Extraövning 2

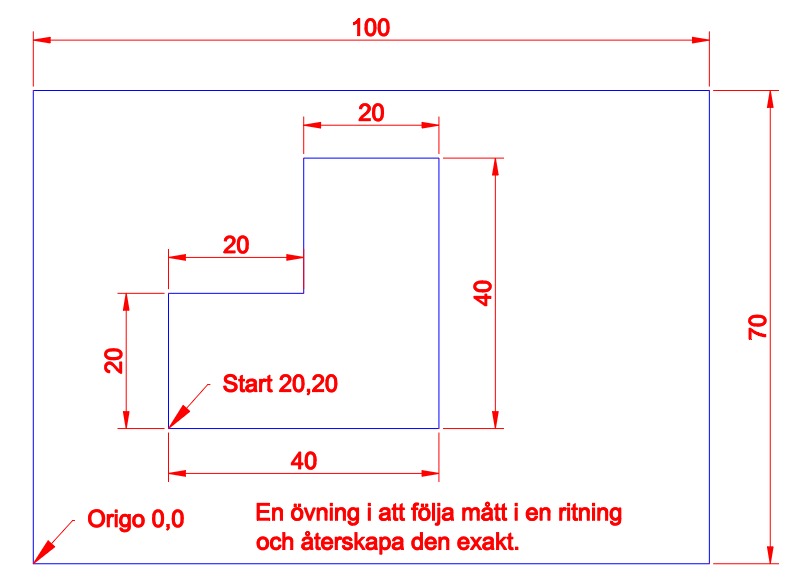

På bilden nedan ser du en ritning. Återskapa den ritningen genom att använda de funktioner som du lärt dig. När du är klar kan du titta på videon för att se ett exempel på hur man kan lösa uppgiften. Observera att du kan lösa uppgiften på flera olika sätt.
