Lektion 3: Nu går vi igenom rektanglar, förlängning, trimning, parallella linjer och snap-funktioner

I förra lektionen berörde vi rit-kommandon. I denna lektionen ska vi titta på några vanliga modifiera-kommandon (ändra-kommandon). När du jobbar med CAD-ritningar så kanske du till och med använder modifiera-kommandon oftare än rit-kommandon! Dessa tre kommandon, trimma, förläng och offset används mycket ofta i 2D-ritandet i progeCAD.

Kommando	Skriv på kommandoraden	Ikon	Plats på Ribbon-menyn	Resultat
Rektangel	Rectangle / Rec		Hem-fliken, Rita-panelen > Rektangel	Ritar en rektangel när du angett två hörnor
Trimma	Trim / Tr		Hem-fliken, Modifiera-panelen > Trimma	Trimmar objekt mot vald skärkant
Förläng	Extend / ex		2D Rita-fliken, Modifiera-panelen > Förläng	Förlänger objekt mot vald begränsningskant
Offset / Parallell	Offset / O		2D-Rita-fliken, Modifiera-panelen > Offset	Kopierar ett objekt parallellt, ett visst avstånd bort
Objektsnap	Osnap / Os		Högerklicka på ikonen längst ned under kommandoraden	Tar fram inställningar för snap-funktioner

Rituppdrag 2 - Modiferingskommandon

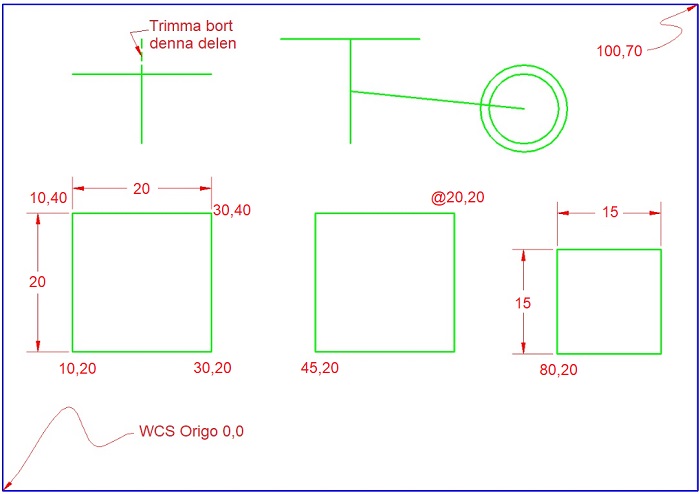

Du ska nu återskapa ritningen nedan med nya kommandon och de kommandon som du lärt dig tidigare.

Bry dig inte om text och måttsättning, du ska bara rita det som är grönt.

Starta progeCAD och börja på en ny ritning på samma sätt som du gjorde i lektion 2. Använd absoluta koordinater och rita en linje från 10,20 (X=10 och Y=20) till 30,20 till 30,40 till 10,40 och för att komma till sista punkten kan du fortsätta med 10,20 eller skriva C (C betyder Close, d.v.s. stäng) och tryck ENTER. Glöm inte att hålla koll på kommandoraden när du gör detta.

Rektangel
För att rita nästa fyrkant så använd kommandot för rektangel. En rektangel skapas genom att ge två punkter diagonalt mot varandra. Ange första punkten som 45,20 (X=45 och Y=20) och ange motsatt hörn tjugo enheter höger och tjugo enheter upp med relativa koordinater. Den andra punkten anges då @20,20 och därefter trycker du ENTER. Att använda kommandot för rektangel är mycket snabbare än att rita fyra separata linjer.

Prova att radera (erase) rektangeln. Du kommer att se att du kan välja hela rektangeln med en markering istället för fyra om den hade varit gjord med fyra separata linjer. När du gjort det så rita om den en gång till och fortsätt.

Rita den tredje rektangeln på valfritt sätt. Sidorna ska vara 15 enheter långa och nedre vänstra hörnet ska vara i punkten 80,20.

Trimma
Nu ska du rita en linje från 20,50 till 20,65 (var noggrann med "punkt" och "komma") och en linje från 10,60 till 30,60. Dessa linjer ska nu vara vinkelräta mot varandra. Du ska nu trimma den övre lodräta linjen så att de som är kvar bildar ett T.
Starta trim-kommandot. Titta på kommandoraden, programmet frågar efter "cutting entities" d.v.s. skärkanten. Klicka på den vågräta linjen och tryck ENTER. Nu kommer kommandoraden fråga dig efter vilket objekt (entities) som ska trimmas bort. Välj den lodräta linjen någonstans ovanför den vågräta linjen, skärkanten, och tryck ENTER. Det som nu ska ske är att den del av den lodräta linjen som är ovanför den vågräta linjen trimmas bort och du får kvar något som ser ut som ett T.

Förläng
Glöm inte att hålla ett öga på kommandoraden, där guidas du genom de flesta kommandon. Gör nu en linje från 40,65 till 60,65. Rita en linje till från 50,50 till 50,60. Det du vill göra nu är att förlänga den lodräta linjen uppåt så att den möter den vågräta linjen. Starta förläng-kommandot från Ribbon-menyn eller kommandoraden. Kommandoraden frågar nu efter var begränsningen ska ske (boundary entities), klicka på den vågräta linjen och tryck ENTER. Nu frågar kommandoraden efter objekt (entities) att förlänga, klicka någonstans på den övre halvan av den lodräta linjen och tryck ENTER.

Offset
Vi börjar med att göra en cirkel med centrumpunkt i 75,55 (X=75 och Y=55) och med radien 5. Nu ska du göra en cirkel på samma plats som har radien 1,25 enheter större.
Välj offset-kommandot från Ribbon-menyn eller genom att skriva offset på kommandoraden. Nu frågar kommandoraden efter avståndet (distance) och då skriver du 1.25 och trycker ENTER. Klicka ny på din cirkel för att välja den och klicka sedan någonstan utanför den och tryck ENTER så får du en ny cirkel med radien 6,25 (=5+1,25).
Som du kommer se i filmerna senare i kursen är offset-kommandot väldigt användbart. Därför är det bra om du tränar lite på egen hand och lär dig ordentligt hur det fungerar.

Objektsnap

Tänk dig att du vill rita en linje från centrum på en cirkel till mitten på den lodräta linje som du förlängde tidigare. progeCAD har funktioner som gör det väldigt enkelt. Dessa funktioner kallas objektsnap. Snap kan kanske översättas med "låsa mot" eller "hoppa till", t.ex. hoppa till centrum på en cirkel och sedan låsa mot mitten på en linje. Du kommer snart att förstå vad vi menar.

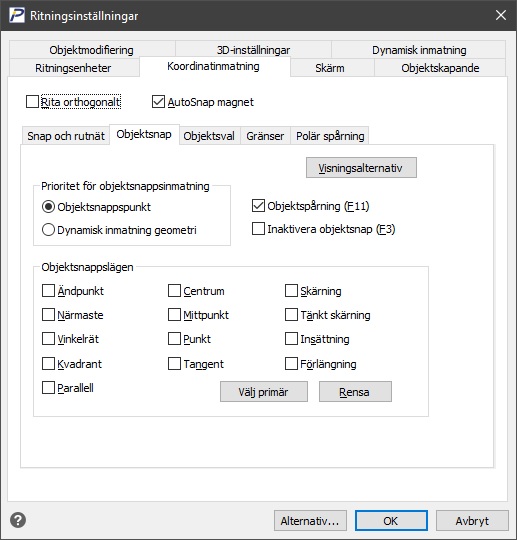

Klicka på objektsnap-ikonen i programmets nederkant eller skriv osnap på kommandoraden och tryck ENTER så kommer du få upp följande dialogbox.

Inställning	Skriv på kommandoraden	Förklaring
Centrum	Cen	Snappar till centrum på en cirkel eller en (cirkel-) båge
Förlängning	Ext	Snappar till en tänkt förlängning på en linje eller båge
Insättning	Ins	Snappar till en instättningspunkt för ett objekt (t.ex. block eller text)
Kvadrant	Qua	Snappar mot någon av de fyra kvadranterna i en cirkel
Mittpunkt	Mid	Snappar till mitten på en linje eller en båge
Närmaste	Nea	Snappar den närmaste punkten till ett objekt
Parallell	Par	Snappar parallellt mot en viss linje
Punkt	Nod	Snappar till
Skärning	Int	Snappar till en skärningspunkt för två linjer
Tangent	Tan	Snappar så att en linje bildar en tangent till en cirkel eller en båge
Tänkt skärning	App	Snappar till en tänkt skärningspunkt mellan två linjer
Vinkelrät	Per	Snappar vinkelrät mot vald linje
Ändpunkt	End	Snappar till början elle slutet på ett objekt, t.ex. en linje

Öppna dialogfönstret som du ser i bilden ovan och markera Objektsnappspunkt, Objektspårning (de är redan markerade i bilden ovan) och markera även Ändpunkt, Mittpunkt och Centrum. Klicka sedan på OK-knappen.

Starta Linje-kommandot från Ribbon-menyn eller kommando-raden, flytta runt markören på skärmen så kommer den "snappa" mot olika punkter (ändpunkt, mittpunkt, centrum) som du markerat i dialogfönstret.

Placera markören på, nära, cirkel och rör den lite så kommer du se en liten cirkel i cirkelns mitt. Det betyder att snap-funktionen hittade centrum på cirkeln. Rör inte musen, klicka musens vänsterknapp så ser du att linje-kommandot har hittat sin startpunkti cirkelns mitt. Flytta markören mot mitten på den lodräta linjen tills en liten triangel dyker upp i den lodräta linjens mittpunkt, vänsterklicka med musen så kommer linjen snappa till trekanten, d.v.s. till mittpunkten. Tryck ENTER för att avsluta linje-kommandot.

Skriv ut din ritning med samma inställningar som i rituppdrag 1. Glöm inte att använda förhandsgranskning.

Film: Rituppdrag 2

Tips: Om du har markören i ett område på ritningen där det finns fler snap-punkter så kan du tryck flera gånger på TAB-knappen på tangentbordet (till vänster ovanför Caps Lock) så ser du vilka snap-punkter som programmet hittar. Tryck TAB till du hittar rätt snap-punkt och vänsterklicka sedan med musen. Avsluta kommandot med att trycka ENTER.

Observera: Även om det kan vara frestande att aktivera alla snap-punkter i Objektsnap-dialogen så kan det bli för mycket av det goda. Exempelvis kan mittpunkt, närmaste punkt och vinkelrät punkt ligga mcyket nära varandar på en kort linje och du kanske snappar till fel punkt.

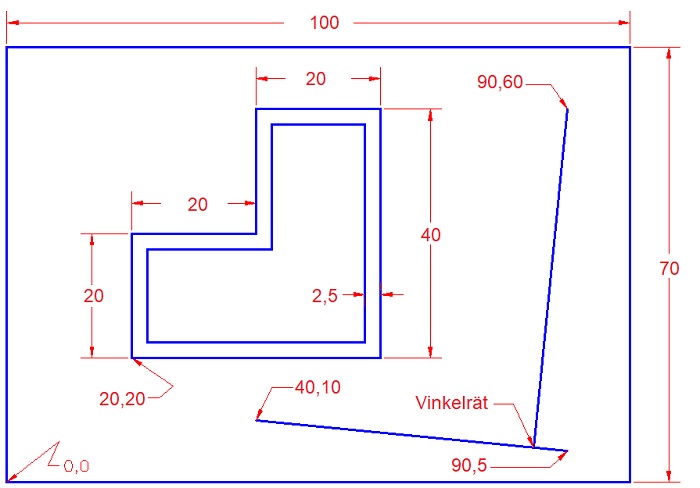

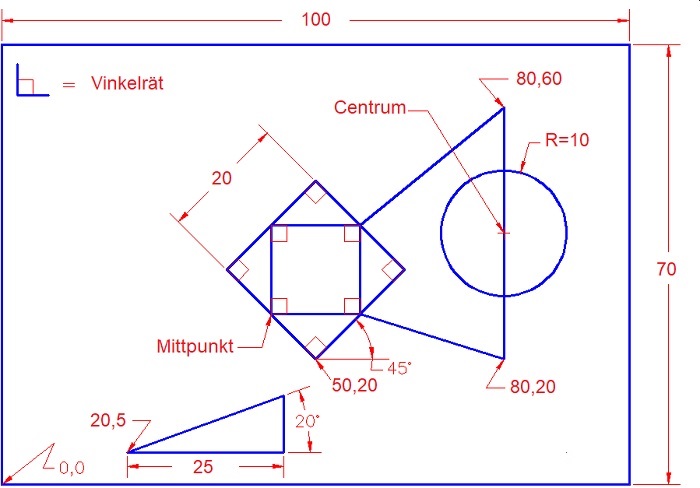

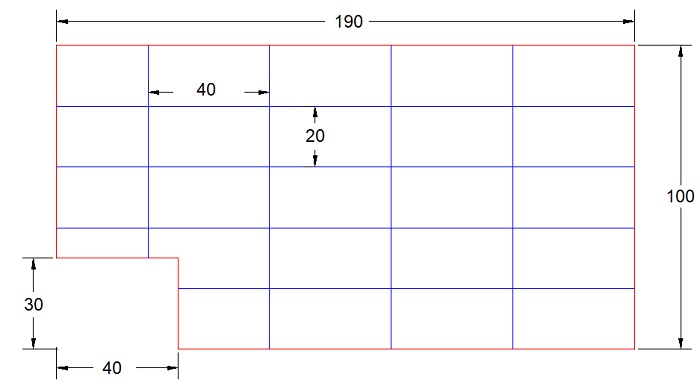

När du är klar med rituppdraget så fortsätt träna på de här kommandon till du behärskar dem. Detta är kommandon som du kommer använda ofta.
