Lektion 4: Granska och öva på exakt inmatning

Nu är det dags att se vad du minns från den första lektionen. I den här lektionen ska göra klart en ritning som kontrollerar din kunskap i att rita exakt med olika typer av inmatningar. Du ska använda exakta längder, exakta positioner och exakta vinklar för att skapa en exakt riktig ritning. Den här övningen går upp på att rita exakt, snabbheten i ritandet kommer efter hand ju mer du jobbar med progeCAD.

Rituppdrag 3 - Exakt inmatning

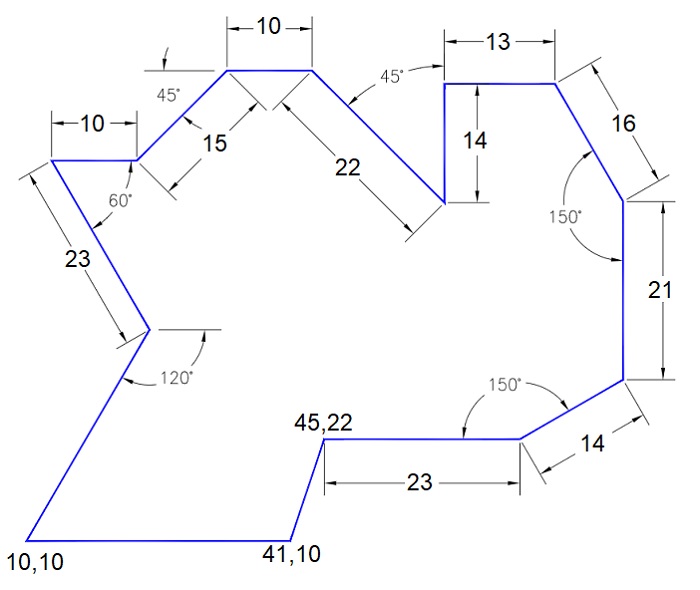

Ritningen här nedan ska du återskapa i progeCAD. Börja i nedre vänstra hörnet (X=10, Y=10). Använd rit-verktyg och kommandon som du lärt dig i de tidigare lektionerna. Du måste också använda en kombination av absoluta, relativa och polära inmatningar.

Starta progeCAD på samma sätt som du gjort tidigare. Om du gör några fel under ritandet som kom ihåg att du kan använda Objektsnap-funktionen Ändpunkt för att fortsätta rita där du slutade. När du är klar så spara ritningen och skriv sedan ut den.

Här nedan är en lista på kommandon som behövs för att göra klart rituppgiften.

Starta Linje-kommandot från menyn eller från kommandoraden. Se på kommandoraden vad progeCAD ger dig för alternativ och frågor.

From point: 10,10
Specify next point or [Undo]: 41,10
Specify next point or [Undo]: 45,22
Specify next point or [Close/Undo]: @23,0
Specify next point or [Close/Undo]: @14<30 ,
Specify next point or [Close/Undo]: @0,21
Specify next point or [Close/Undo]: @16<120
Specify next point or [Close/Undo]: @-13,0
Specify next point or [Close/Undo]: @0,-14
Specify next point or [Close/Undo]: @22<135
Specify next point or [Close/Undo]: @-10,0
Specify next point or [Close/Undo]: @15<225
Specify next point or [Close/Undo]: @-10,0
Specify next point or [Close/Undo]: @23<-60
Specify next point or [Close/Undo]: 10,10

Film: Rituppdrag 3

Som vi nämnt tidigare så är progeCAD exakt. Det är användarens ansvar att ge riktiga inmatingar så att ritningen också blir exakt. Det kan bli oerhört kostsamt i slutändan med misstag som kan kännas som "små" avseende noggrannhet vid inmatingen.

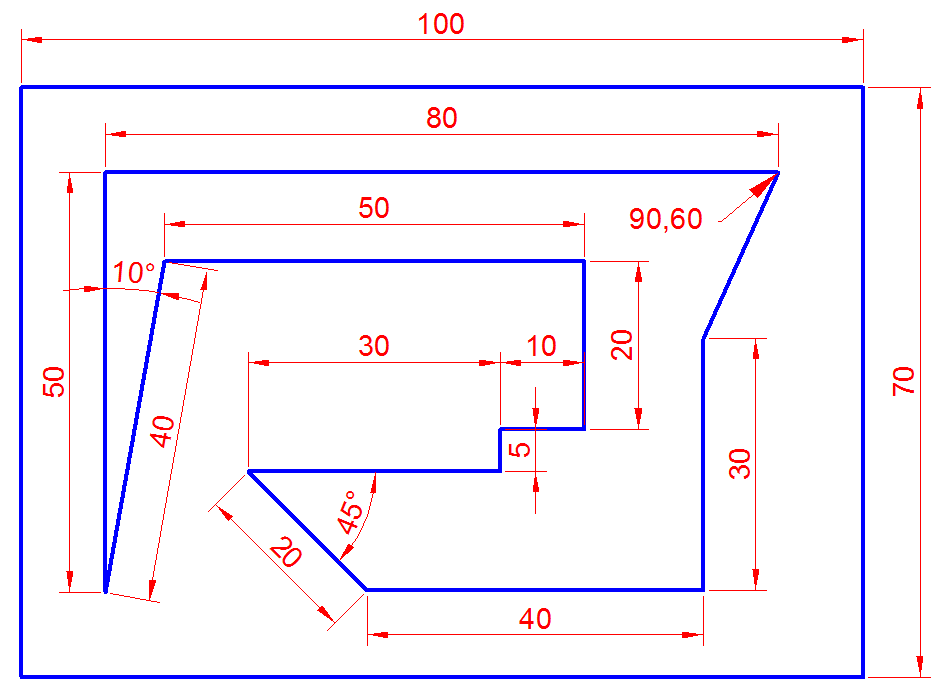

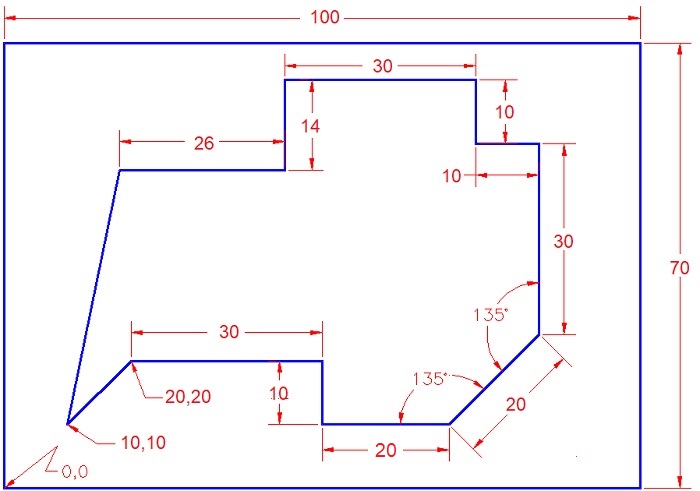

Vid det här laget bör du kunna göra ritningen ovan utan att titta i kursen eller annat material. Om du inte kan det så bör du gå igenom tidigare lektioner och övningar. Här nedan kommer ytterliggare två praktiska övningar att jobba med för att öva upp dina färdigheter.
