progeCAD Utforskare (explorer)
Detta är progeCAD's motsvarighet till AutoCAD's Design Center. Med hjälp av den kan du hämta egenskaper och objekt från dina eller andras ritningar.
Under Verktyg (Tools) i menyfältet hittad du utforskaren (explorer).
Med progeCAD Explorer så kan du visa, skapa, kopiera eller redigera lager, linetyper, textstilar, koordinatsystem, block, dimensionsformat eller visningar i dina ritningar. Du kan också använda progeCAD Explorer för att kopiera dessa element från en öppen ritning till en annan. progeCAD Explorer är ett bra sätt att hantera dina ritningar.
Om du har Menyraden aktiv så hittar du utforskaren (Explorer) under verktyg (tools).

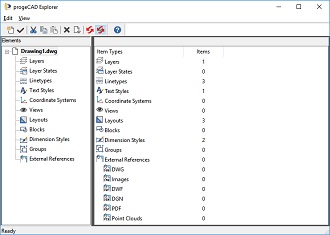

Du kan nu enkelt kopiera t.ex. en måttsättningsstil från en ritning till en annan. Som du ser på bilden är det många olika typer av egenskaper eller objekt du kan hämta till din ritning.
- Lager & lager beskrivningar Layer States
- Linjetyper
- Textstilar
- Koordinatsystem
- Vyer
- Layouter
- Block
- Måttsättningsstilar
- Grupper
- Externa referenser x-refs

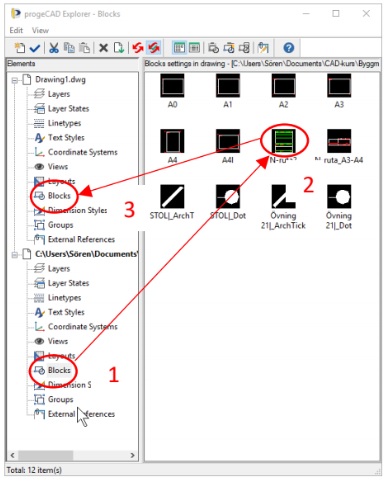

Hur gör jag? Du markerar vad du vill flytta till din ritning och drar det från ursprungsritningen till din ritning och släpper på samma egenskap.

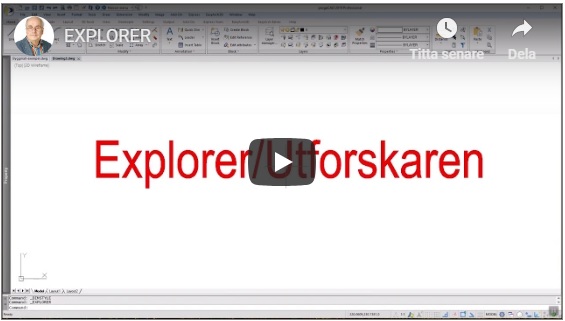

Klicka på bilden ovan för att se ett filmklipp som visar hur progeCAD Utforskaren (explorer) kan användas.
